樓主  發表于: 2009-09-13 08:33

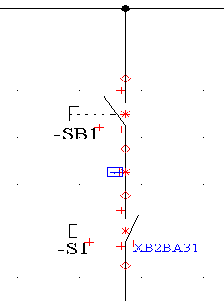

圖片：
怎樣去掉圖中的紅色十字標記,米字標記,菱形標記?
先謝謝了!!!
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2455 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3559(小時)
注冊時間: 2007-09-03
最后登錄: 2025-12-10
查看雪花飄飄的 主題 / 回貼
1樓  發表于: 2009-09-13 19:39
十字標記是符號型號等信息的位置。
米字標記是原件的中心。
菱形標記是原件接線端。
這些都是必須要有的在繪圖中定位用的。
請問樓主為什么要?jiǎng)h除呢。打印時候不會顯示這些標記的。
qinchenglim
級別: 論壇先鋒
精華主題: 0
發帖數量: 1179 個
工控威望: 1326 點
下載積分: 3951 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-11-27
查看qinchenglim的 主題 / 回貼
2樓  發表于: 2009-09-15 07:20
哦,是這樣,謝謝指教,我是剛學用PCschematic畫控制電路圖有些東西不懂,我還以為打印的時候也會有呢.
